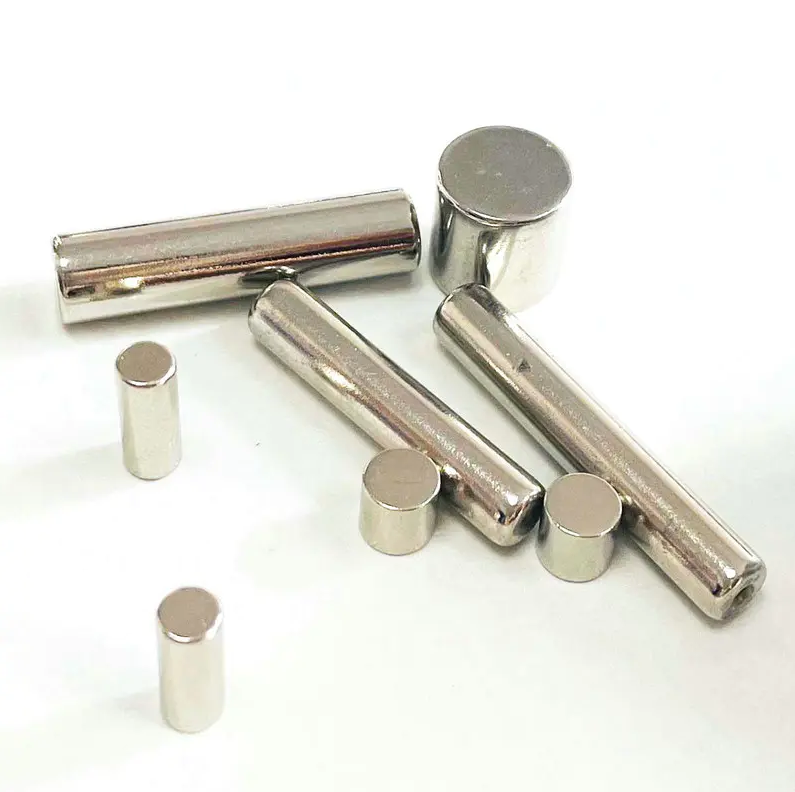

مغناطيس اسطوانة النيوديميوم - لماذا هي قوية جدا؟

مغناطيس اسطوانة النيوديميوم قوية بشكل استثنائي لأنها مصنوعة من سبيكة النيوديميوم والحديد والبورون (NdFeB) - أقوى مادة مغناطيسية دائمة تم اكتشافها على الإطلاق . تعمل هندستها الأسطوانية على تركيز التدفق المغناطيسي على طول محور واحد، وتضمن قوتها القسرية العالية بقاء المجال مستقرًا حتى في ظل الضغط الميكانيكي أو القوى المغناطيسية المتعارضة. باختصار، تعمل كل من المادة والشكل معًا لإنتاج قوة مغناطيسية تتجاوز بكثير ما يمكن أن تحققه مغناطيسات الفريت أو النيكو التقليدية.

الهيكل البلوري NdFeB: حيث تبدأ القوة

تأسيس أ مغناطيس اسطوانة النيوديميوم تكمن قوتها في بنيتها الذرية. تم بناء مغناطيس NdFeB حول شبكة بلورية رباعية الزوايا (Nd₂Fe₁₄B)، حيث توفر ذرات الحديد العزم المغناطيسي الأساسي بينما تخلق ذرات النيوديميوم تباينًا هائلاً في البلورات المغناطيسية، مما يعني أن الإلكترونات تفضل بشدة الاصطفاف على طول محور واحد محدد.

هذا التباين هو الفرق الرئيسي. إنه يجعل من الصعب للغاية تدوير المجالات المغناطيسية بعيدًا عن اتجاهها المفضل، وهو ما يترجم مباشرة إلى قوة قسرية عالية (مقاومة إزالة المغناطيسية). تعمل ذرات البورون على تثبيت الشبكة البلورية، مما يمنع الانهيار الهيكلي تحت الضغط الحراري أو الميكانيكي.

بالمقارنة، فإن مغناطيسات الفريت الشائعة لها تباين أقل بكثير، ولهذا السبب يمكن لأسطوانة نيوديميوم صغيرة أن تسحب بسهولة كتلة من الفريت أضعاف حجمها.

الخصائص المغناطيسية الرئيسية: الأرقام وراء القوة

ثلاث خصائص قابلة للقياس تحدد أداء المغناطيس. مغناطيس اسطوانة النيوديميوم الرصاص في الثلاثة:

منتج الطاقة (BHmax) هو الرقم الأكثر دلالة، فهو يقيس مقدار الطاقة المغناطيسية القابلة للاستخدام المخزنة لكل وحدة حجم. يصل مغناطيس النيوديميوم من الدرجة N52 إلى 440 كيلوجول/م3 ، أكثر من عشرة أضعاف مغناطيس الفريت النموذجي. هذا هو السبب في أن أسطوانات النيوديميوم يمكنها توليد قوى إمساك قوية من جسم مضغوط للغاية.

كيف يعمل شكل الأسطوانة على تضخيم الأداء

الشكل ليس عاملاً سلبيًا، فهو يحدد بشكل فعال كيفية توجيه التدفق المغناطيسي وتركيزه. يوفر الشكل الأسطواني مزايا هندسية محددة:

تركيز التدفق المحوري

عندما يتم مغنطة مغناطيس أسطواني محوريًا (من خلال وجوهه المسطحة)، يخرج كل التدفق من وجه دائري ويعود عبر الوجه الآخر. وهذا يخلق مجالًا عالي الكثافة ومركّزًا بإحكام في كل قطب. اسطوانة مع نسبة القطر إلى الطول قريبة من 1:1 يميل إلى تعظيم شدة المجال عند القطبين لحجم معين من المادة.

انخفاض عامل إزالة المغناطيسية

تولد جميع المغناطيسات مجالًا داخليًا لإزالة المغناطيسية يعمل ضد مغنطتها. تحتوي الأسطوانات المطولة (حيث يتجاوز الارتفاع القطر بشكل كبير) على عامل إزالة مغناطيسية أقل على طول الاتجاه المحوري. وهذا يعني أن المزيد من الطاقة المغناطيسية المتأصلة في المغناطيس تساهم في المجال الخارجي بدلاً من إهدارها في محاربة المعارضة الداخلية.

خيار المغنطة الشعاعية

مغناطيس اسطوانة يمكن أيضًا مغنطتها شعاعيًا، بحيث يكون القطب الشمالي على السطح الخارجي المنحني والقطب الجنوبي في المنتصف (أو العكس). يستخدم هذا التكوين على نطاق واسع في المحركات الكهربائية وأجهزة الاستشعار حيث يتطلب الأمر مجالًا شعاعيًا دوارًا وموحدًا. إن التماثل الدائري للأسطوانة مناسب بشكل فريد لهذا التطبيق.

عملية التصنيع: كيف تصبح السبائك الخام مغناطيسًا عالي الأداء

إن قوة مغناطيس أسطوانة النيوديميوم النهائي ليست تلقائية، بل تعتمد على عملية تصنيع يتم التحكم فيها بإحكام:

1. ذوبان وصب السبائك - يتم صهر النيوديميوم والحديد والبورون معًا وصبهم في سبائك أو شرائح رقيقة لإنشاء بنية مجهرية موحدة.
2. الطحن إلى مسحوق ناعم - يتم سحق السبيكة إلى حجم جسيم يبلغ حوالي 3-5 ميكرومتر. يعتبر كل جسيم بشكل مثالي مجالًا مغناطيسيًا واحدًا، وهو أمر ضروري لتحقيق أقصى قدر من الإكراه.
3. محاذاة في المجال المغناطيسي — يتم ضغط المسحوق ليأخذ شكله بينما يعمل مجال خارجي قوي على محاذاة جميع محاور البلورة في نفس الاتجاه. تعتبر هذه الخطوة بالغة الأهمية، فالحبيبات المنحرفة تقلل بشكل مباشر من قوة المغناطيس النهائية.
4. تلبيد - يتم تسخين المادة المضغوطة إلى حوالي 1000-1100 درجة مئوية، مما يؤدي إلى دمج الجزيئات في جسم صلب كثيف دون ذوبانها. تعمل المعالجة الحرارية بعد التلبيد على تحسين كيمياء حدود الحبوب.
5. التصنيع والطلاء - إن NdFeB الملبد هش وعرضة للتآكل. يتم قطع الأسطوانات بأبعاد دقيقة ثم يتم تغليفها — الأكثر شيوعًا بالنيكل والنحاس والنيكل أو الزنك — للحماية من الأكسدة.
6. المغنطة النهائية — يتم وضع الأسطوانة النهائية في ممغنط نابض يعمل على تشبع المادة من خلال تطبيق مجال أقوى من عتبة الإكراه، مما يؤدي إلى قفل المجالات في محاذاة دائمة.

تؤثر كل خطوة على الدرجة النهائية. الفرق بين المغناطيس ن35 والمغناطيس N52 يأتي إلى حد كبير من نقاء المسحوق، ودقة المحاذاة، وظروف التلبيد - وليس من مواد مختلفة جذريًا.

نظام الدرجات: ماذا يعني N35 إلى N52 في الواقع

تباع مغناطيس النيوديميوم في درجات موحدة. يشير الرقم الذي يلي "N" مباشرةً إلى منتج الطاقة الأقصى بوحدات ميغاغاوس (MGOe):

• N35 — منتج الطاقة ~35 MGOe (≈ 279 كيلوجول/م³). درجة المبتدئين، متاحة على نطاق واسع وفعالة من حيث التكلفة.
• ن42 — منتج الطاقة ~42 MGOe (≈ 334 كيلوجول/م³). توازن شعبي بين القوة والتوافر.
• N52 — منتج الطاقة ~52 MGOe (≈ 414 كيلو جول/م³). أعلى درجة متاحة تجاريًا، وتتطلب سبيكة نقية للغاية ومعالجة دقيقة.

تشير لواحق الحروف الإضافية إلى مقاومة درجة الحرارة: يتم تصنيف الدرجات العادية "N" إلى 80 درجة مئوية، بينما تتحمل الدرجات "M" و"H" و"SH" و"UH" و"EH" ما يصل إلى 200 درجة مئوية. يتم تحقيق مقاومة أعلى لدرجات الحرارة عن طريق إضافة الديسبروسيوم أو التيربيوم، مما يزيد من الإكراه على حساب منتج طاقة منخفض قليلاً.

قوة العالم الحقيقي: أمثلة عملية

تصبح الخصائص المغناطيسية المجردة ذات معنى عند ترجمتها إلى قوى قابضة حقيقية. توضح الأمثلة التالية ما يمكن أن تفعله مغناطيسات أسطوانة النيوديميوم بأحجام تجارية نموذجية:

لاحظ أنه يتم قياس قوى السحب هذه في ظل ظروف مثالية (سطح فولاذي مسطح ونظيف وملامسة كاملة). حتى وجود فجوة هوائية صغيرة يقلل بشكل كبير من القوة الفعالة — يمكن لفجوة 1 مم أن تقلل من قوة السحب بنسبة 50% أو أكثر حسب حجم المغناطيس ودرجته.

القيود التي تؤثر على قوة العالم الحقيقي

على الرغم من أدائها الاستثنائي، فإن مغناطيسات أسطوانة النيوديميوم لها حدود فيزيائية محددة جيدًا يجب على المهندسين والمستخدمين أخذها في الاعتبار:

حساسية درجة الحرارة

تبدأ مغناطيسات النيوديميوم القياسية من الدرجة N في فقدان مغنطة بشكل عكسي عند درجة حرارة تزيد عن 80 درجة مئوية. إذا تم تسخينه بعد درجة حرارة كوري 310-340 درجة مئوية ، يتم إزالة مغناطيسيتها بشكل دائم. في المقابل، تظل مغناطيسات النيكو فعالة حتى 550 درجة مئوية. بالنسبة للتطبيقات ذات درجات الحرارة العالية، يلزم وجود متغيرات عالية الجودة مع إضافات الديسبروسيوم.

الهشاشة والهشاشة

يحتوي NdFeB الملبد على بنية مجهرية تشبه السيراميك. يمكن أن تتشقق المغناطيسات الأسطوانية أو تتحطم إذا اندمجت معًا فجأة أو سقطت على الأسطح الصلبة. وهذا ليس ضعفًا في خواصها المغناطيسية - بل هو قيد ميكانيكي لعملية التلبيد التي يجب إدارتها من خلال المعالجة والتركيب المناسبين.

التآكل بدون طلاء

يتأكسد NdFeB غير المطلي بسرعة في البيئات الرطبة، مما يشكل سطحًا مسحوقيًا يؤدي إلى تدهور السلامة الهيكلية والأداء المغناطيسي. تعتبر طلاءات النيكل أو الزنك المستخدمة أثناء التصنيع وظيفية، وليست مجرد مستحضرات تجميلية - حيث يمكن أن يؤدي تلف الطلاء إلى بدء التآكل الذي يضعف المغناطيس تدريجيًا.

لماذا يتفوق مغناطيس أسطوانة النيوديميوم على الأشكال الأخرى في العديد من الاستخدامات

بالمقارنة مع المغناطيس القرصي (نسبة الارتفاع إلى القطر منخفضة جدًا)، أو المغناطيس الكتلي، أو المغناطيس الحلقي، توفر الأسطوانات مزيجًا عمليًا من المزايا:

• هندسة المجال يمكن التنبؤ بها - التماثل المحوري يجعل حسابات المجال المغناطيسي واضحة، وهو أمر مهم للتصميم الهندسي.
• وجوه قطبية قوية - تركز الأطراف الدائرية المسطحة التدفق جيدًا، مما ينتج قوة مجال سطحية عالية مفيدة للاستشعار والتثبيت.
• نسب العرض إلى الارتفاع المتنوعة - من خلال تغيير نسبة الطول إلى القطر، يمكن تحسين نفس المادة لملامح المجال المختلفة: تنتج الأسطوانات القصيرة مجالًا واسعًا وضحلًا بينما تنتج الأسطوانات الطويلة مجالًا أضيق وأعمق.
• التوافق مع الأنظمة الدورانية — تتلاءم الأسطوانات بشكل طبيعي مع التجاويف والمبيتات والدوارات، مما يجعلها عامل شكل قياسي في المحركات والمشغلات وأجهزة التشفير.

على الرغم من تشابه مغناطيس القرص، إلا أنه يتمتع بعامل إزالة مغناطيسية أعلى نظرًا لمساحة سطحه الكبيرة مقارنة بسمكه، مما يجعله أقل كفاءة إلى حد ما لكل وحدة حجم من المادة. بالنسبة للتطبيقات التي يكون فيها كل من قوة السحب والطول المضغوط مهمًا، فغالبًا ما تكون هندسة الأسطوانة هي الخيار الأمثل.
